我的Appium学习记录—— iOS 10.3.2 + Appium Desktop 1.0.2 真机实战

2017年5月28日作者：7forz

50评论

===========分割线===========

20180121更新，升级到了Appium Desktop 1.3.1，详细更新内容见本文末，建议阅读本文前先看最近更新的内容。

===========分割线===========

在上一篇文章中，进了Android的坑，这次，要跳进更大更深的坑——iOS。

百度google了一轮，最大的感触是：好多教程都不适用啊！要么是Appium版本旧，要么是iOS版本旧。想找一篇详细的“从入门到放弃”的教程都没有，之前搭Android环境的时候，能搜到很多十分详实的教程，而iOS的就有点蛋疼了。
然而，坑还是要入的，所以，就从搭环境开始吧。

环境搭建

1. Xcode

必须承认，我是Mac OS新手，有Linux的基础，用了几天Mac OS，算是基本会用了……
本文的系统版本为Mac OS 10.12.5，由于陪测的iOS用的是10.3.2，所以Xcode必须要装上新的8.3.2（不然没有SDK），Xcode在App Store里安装就好了。

2. Appium

Appium向来有命令行版的和GUI版的——我选择后者，到官网下载安装最新的Appium Desktop 1.0.2的dmg，里面带了1.6.4的Appium。

3. Appium客户端库

Python、Ruby、Java、Javascript、PHP、C#等，任君选择，去官网下载。
例如我用Python，就安装Appium-Python-Client，在终端运行

sudo easy_install pip   # 系统自带easy_install
pip install Appium-Python-Client --user  # 加上--user是因为Mac下有权限的问题

4. Homebrew

Homebrew相当于Linux下的apt-get、yum，要用它来安装node，在终端运行

/usr/bin/ruby -e "$(curl -fsSL https://raw.githubusercontent.com/Homebrew/install/master/install)"
brew -v      # 显示版本，如Homebrew 1.2.1

5. node

brew install node
node -v    # e.g. v7.10.0

6. appium-doctor相关

用来检测Appium相关环境有没有装好的工具：

npm install -g appium-doctor

# 装好之后 检测一下iOS的环境有没有配置好 如果不加--ios 则检测Android和iOS
appium-doctor --ios

# 它提示我缺少Xcode Command Line Tools和Carthage，那就补上
xcode-select --install
brew install carthage

7. 还有一些库

brew install libimobiledevice --HEAD
npm install -g ios-deploy   # for iOS 10+

8. WebDriverAgent相关（大坑）

iOS 10+使用的是XCUITest，Appium使用的模块是appium-xcuitest-driver，其中引用了Facebook提供的WDA方案来驱动iOS的测试。
装Appium Desktop的时候，它里面带了一个WebDriverAgent，但是这个自带的是有问题的！会造成不能使用Inspector，卡了很久！从Facebook那里自己clone一份才是王道：

# cd ~
# git clone https://github.com/facebook/WebDriverAgent.git
# cd WebDriverAgent
# mkdir -p Resources/WebDriverAgent.bundle
# ./Scripts/bootstrap.sh    # 开始下载并编译 编译不应该报错


# cd /Applications/Appium.app/Contents/Resources/app/node_modules/appium/node_modules/appium-xcuitest-driver/
cd /Applications/Appium.app/Contents/Resources/app/node_modules/appium-xcuitest-driver/  # 上面的目录可能改成了这个
# mv WebDriverAgent WebDriverAgent2  # 把自带的改名
# ln -s ~/WebDriverAgent WebDriverAgent  # 用facebook的原版替换回去

~~经过了baidu和google，用以上方法解决了不能Inspect的问题。~~

在使用Appium时，需要把WDA装到真机上，然后又会遇到证书的问题，我也不是很明白，总之跟provisioning profile有关。

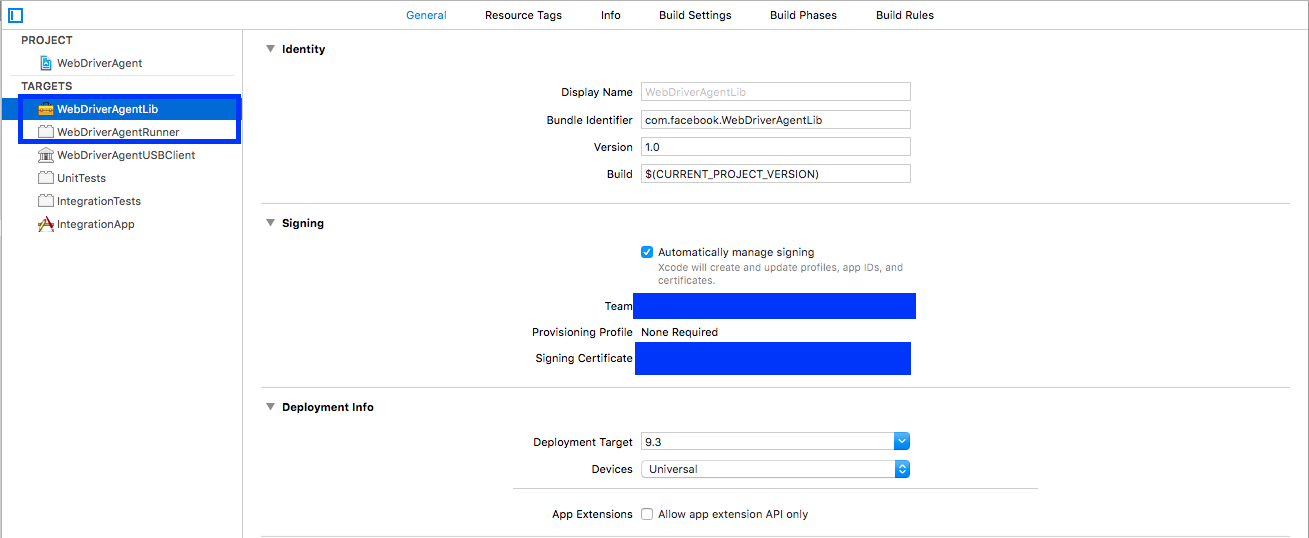

用Xcode打开目录上面第9行的目录下的WebDriverAgent.xcodeproj，对于WebDriverAgentLib 和 WebDriverAgentRunner，勾选“Automatically manage signing”，把Team改成公司的，Bundle Identifier改成公司的证书可以接受的名字，具体可以参考官方文档操作，不懂的找开发同学协助。

然后就可以把WebDriverAgentLib和WebDriverAgentRunner都编译到真机运行一下了。正常来说，会在桌面生成一个没图标的WebDriverAgentRunner，点开之后不会有什么反应，这就对了。

终于把环境搭好了，感动啊。

写测试脚本

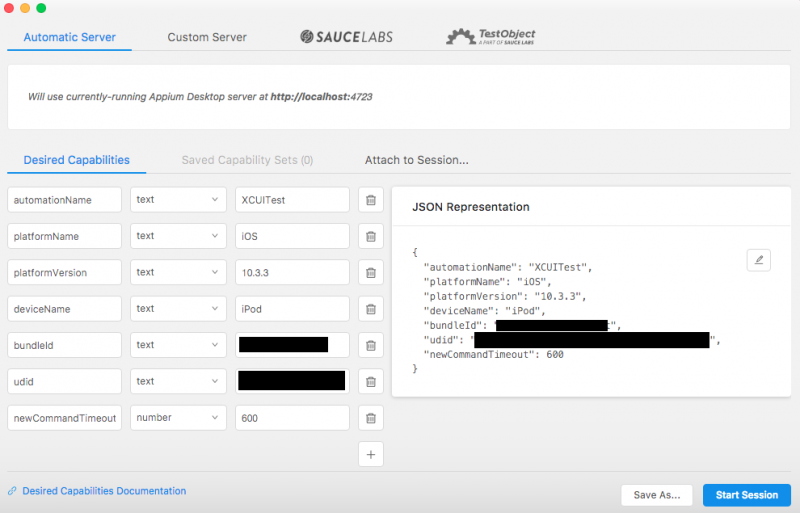

1. Appium server capabilities

要让App跑起来，还需要了解Appium server capabilities，它告诉Appium服务器很多信息，例如开哪个App、手机的系统/版本、在哪台设备上跑（真机还是模拟器等）等。

给出我用到的一些参数(in Python)，其他capabilities请参考官方文档。

# -*- coding: utf-8 -*-

from time import sleep
from appium import webdriver

desired_caps = {}
desired_caps['automationName'] = 'XCUITest' # Xcode8.2以上无UIAutomation,需使用XCUITest
desired_caps['platformName'] = 'iOS'
desired_caps['platformVersion'] = '10.3.2'
desired_caps['deviceName'] = 'iPhone 7 Plus'
desired_caps['bundleId'] = '需要启动的bundle id, 去问开发者'
desired_caps['udid'] = '真机的udid 可在Xcode或iTunes里查看'
desired_caps['newCommandTimeout'] = 3600  # 1 hour

# 打开Appium服务器，start server后，尝试启动被测App
driver = webdriver.Remote('http://127.0.0.1:4723/wd/hub', desired_caps)
sleep(60)
driver.quit()

如果能跑起来，就是正常的，不然看一下报什么错。

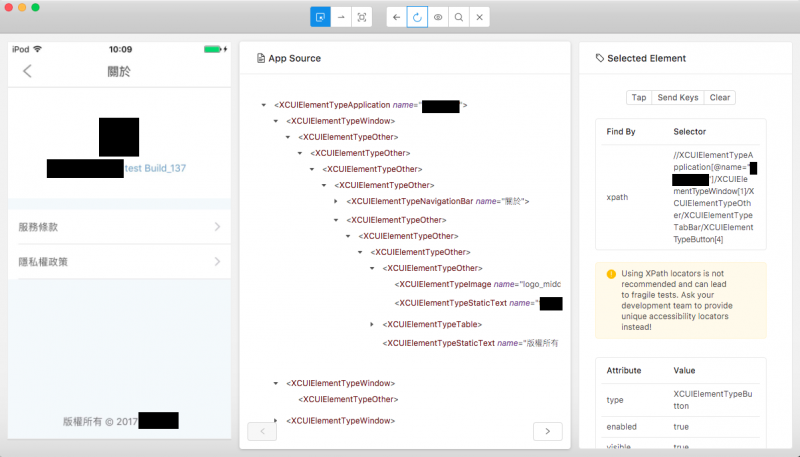

2. Inspector

能跑起来只是第一步，更重要的是如何定位元素。

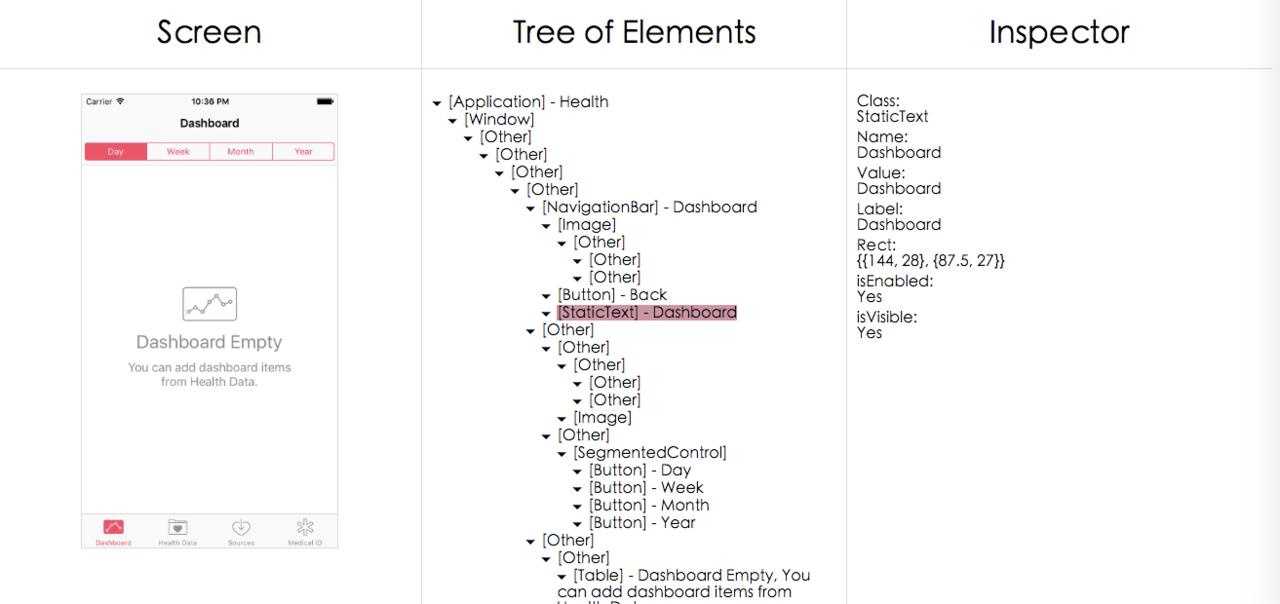

Inspector的使用方法很简单，之前运行driver = webdriver.Remote(‘http://127.0.0.1:4723/wd/hub’, desired_caps)之后，连接就已经建立好了，只需在浏览器进入http://localhost:8100/inspector即可，之后就可以使用熟悉的driver.find_element_by_xxx方法来定位元素啦。

后记

Selenium的坑

后来又遇到了一点坑，例如使用send_keys方法时，报

Message: Parameters were incorrect. We wanted {“required”:[“value”]} and you sent [“text”,”sessionId”,”id”,”value”]

错误，google了一下发现是selenium新版导致的问题，降级后解决：

pip uninstall selenium
pip install selenium==3.3.1

手势操作

由于XCUI的原因，之前的一些手势操作如swipe、pinch、TouchAction等都不能用了，可以参考这篇官方文档，使用driver.execute_script方法代替。如

driver.execute_script('mobile: scroll', {'direction': 'down'})  # 向下滚动
driver.execute_script('mobile: dragFromToForDuration', {'duration': 0, 'fromX': 374, 'fromY': 115, 'toX': 200, 'toY': 100})  # 从右往左拖

对于直接用坐标的，还要注意逻辑分辨率的问题，如iPhone 7 Plus的逻辑分辨率是414×736。

结语

刚接触iOS的Appium，之后肯定还会遇到问题，会继续更新本文。

更新：最近更新到了Appium Desktop 1.1，里面带了1.6.5的Appium，使用起来暂时未发现明显区别。

20180121更新

最近更新了Mac OS到10.13.2，XCode到9.2，Appium Desktop到1.3.1。上文的一些步骤可以简化了。

例如，WebDriverAgent用自带的没有问题，不需要重新clone一个。在打开WebDriverAgent.xcodeproj，成功编译运行到真机后，就可以在Appium Desktop中使用“Start Inspector Session”，填入capabilities，即可新建一个session进行inspect；或者选“Attach to Session”复用正在运行的session来inspect。如图：

试了一下，内置的Inspector可以支持iOS和Android的App，比以前的版本好用多了。

最后附上一些参考：
1. http://www.cocoachina.com/ios/20170112/18518.html
2. http://blog.sina.com.cn/s/blog_b5a76ebd0102wuce.html
3. https://github.com/appium/appium/blob/master/docs/en/appium-setup/real-devices-ios.md
4. http://blog.csdn.net/achang21/article/details/70877583
5. https://github.com/appium/appium/blob/master/docs/en/writing-running-appium/caps.md
6. https://github.com/appium/python-client
7. https://github.com/appium/appium/blob/master/docs/en/writing-running-appium/appium-bindings.md
8. https://github.com/facebook/WebDriverAgent/issues/537
9. https://github.com/facebook/WebDriverAgent/wiki/Using-the-Inspector
